결정질 실리콘 태양 전지는 전 세계 시장 점유율의 약 97%를 차지합니다. 은 소비량 감소는 향후 생산 및 비용 목표 달성의 핵심입니다. 구리는 저렴한 비용, 풍부한 매장량, 그리고 은과 유사한 저항성을 갖추고 있어 은의 이상적인 대체재입니다. 그러나 구리는 산화가 쉽고, 실리콘으로의 확산, 소수 캐리어 수명 감소 등의 문제점을 가지고 있습니다. 본 연구는 구리 금속화 전지의 열화를 줄이고 구리 페이스트의 특성을 최적화하여 전지의 신뢰성을 향상시킵니다.
연구 방법

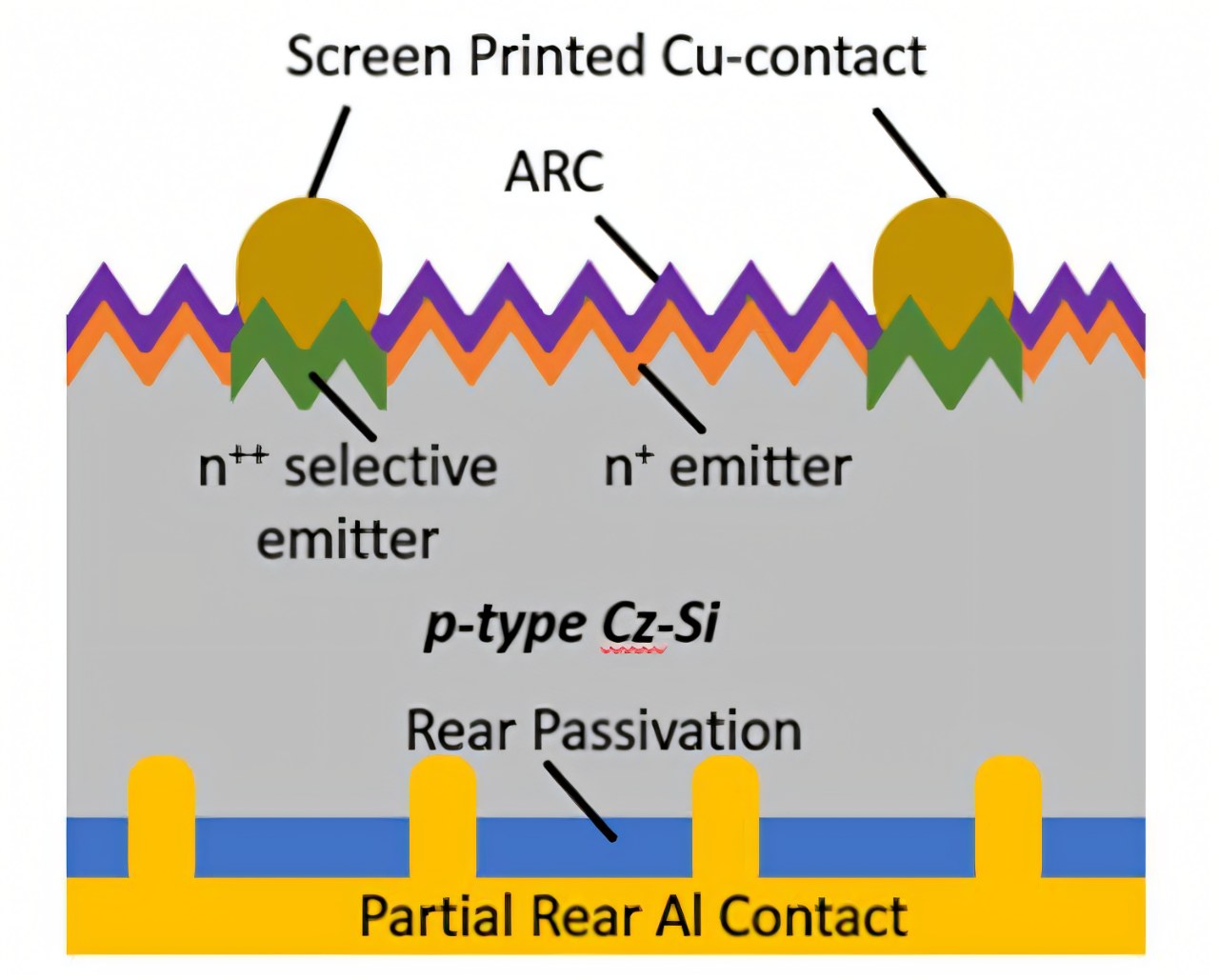

선택적 방출 PERC 셀의 개략도
세포 준비: 선택적 방출 PERC 셀은 M6 크기(166mm)의 단결정 p형 실리콘 웨이퍼에 준비되었습니다.×166mm). 앞면 그리드 선은 구리 페이스트로 스크린 인쇄되었고 뒷면은 국소 접촉 개구부가 있는 알루미늄(Al) 접촉이었습니다.
금속화 공정: 금속화는 두 단계로 진행됩니다. 먼저, 실리콘 웨이퍼 뒷면에 알루미늄을 인쇄하고 건조시킨 후 약 751°C에서 소결합니다.°C, 이어서 전면 그리드 라인 인쇄 및 약 630에서 소결°C. 동시에 동일한 실리콘 웨이퍼와 751의 공소결 온도를 사용하여 전면 은 인쇄가 있는 참조 셀이 준비되었습니다.°C.

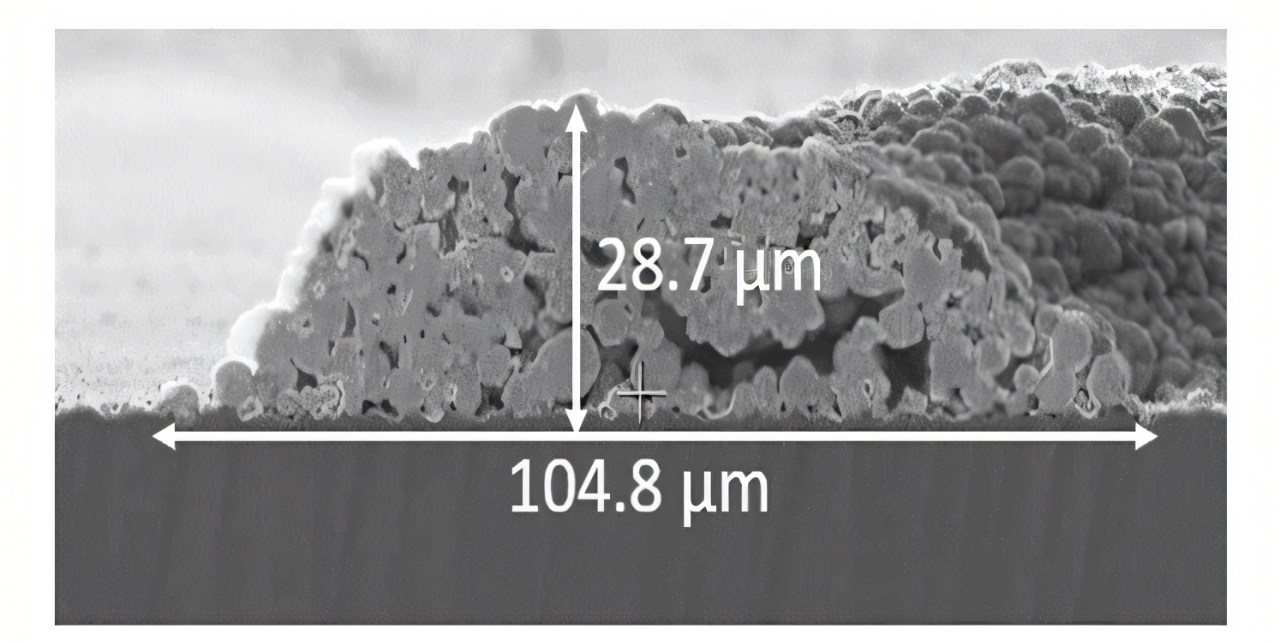

구리 손가락의 단면을 주사전자현미경으로 촬영한 이미지
구리 페이스트 특성: 구리 페이스트의 최적화된 소결 피크 온도는 약 630입니다.°C이고 저항률은 약 2-3입니다.×10^-5 Ω·cm. 구리 핑거의 단면을 주사 전자 현미경(SEM)과 에너지 분산형 X선 분광법(EDS)으로 분석한 결과, 구리 핑거 폭은 약 100mm인 것으로 나타났습니다.μm, 키는 28.7μm이고, 종횡비는 0.27입니다.

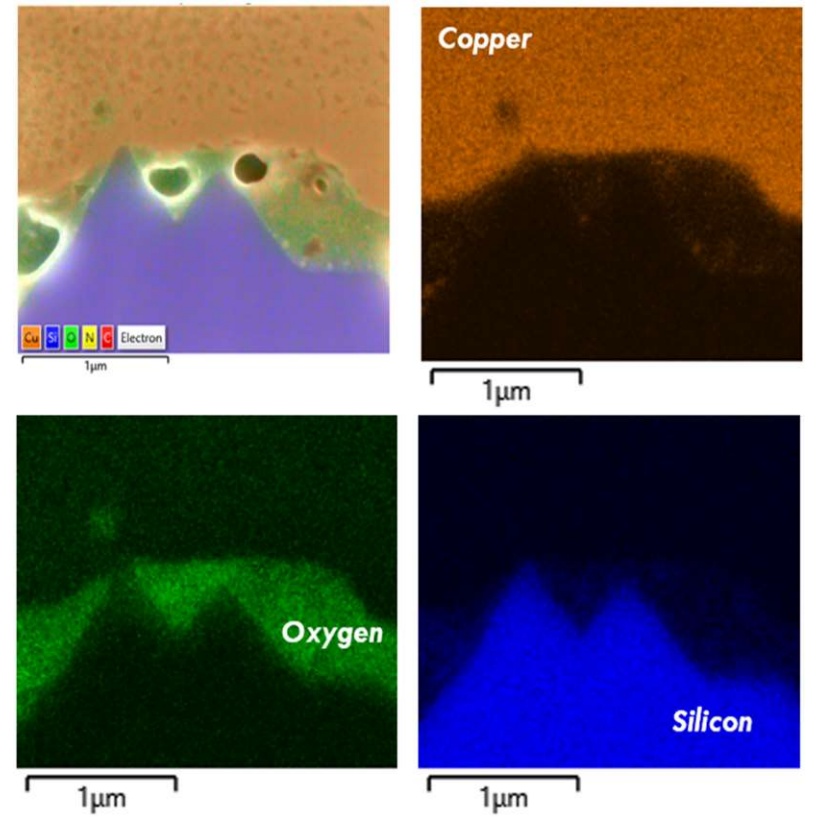

다양한 버전의 구리 페이스트에 대한 EDS 분석
초기 구리 페이스트: 초기 구리 페이스트는 구리와 실리콘 사이에 두꺼운 산화막을 가지고 있습니다. 이 두꺼운 산화막은 구리 페이스트의 직렬 저항을 증가시킵니다. 태양 전지, 캐리어 전송을 방해하고 개선에 도움이 되지 않습니다. 태양 전지 성능이 저하되고 광전 변환 효율이 감소합니다. 태양 전지.
새로운 버전의 구리 페이스트: 새로운 버전의 구리 페이스트는 산화층이 더 얇습니다. 이러한 구조적 변화는 캐리어 전송을 촉진하고 내부 전류 전도를 향상시킵니다. 태양 전지 더 매끄럽습니다. 동시에 산화층은 구리가 실리콘으로 확산되는 것을 방지하는 장벽층으로 작용할 만큼 충분히 두껍습니다. 태양 전지 1500시간의 습열 테스트 후에도 여전히 안정적으로 작동하고 좋은 성능을 유지할 수 있습니다.
전기 성능 분석

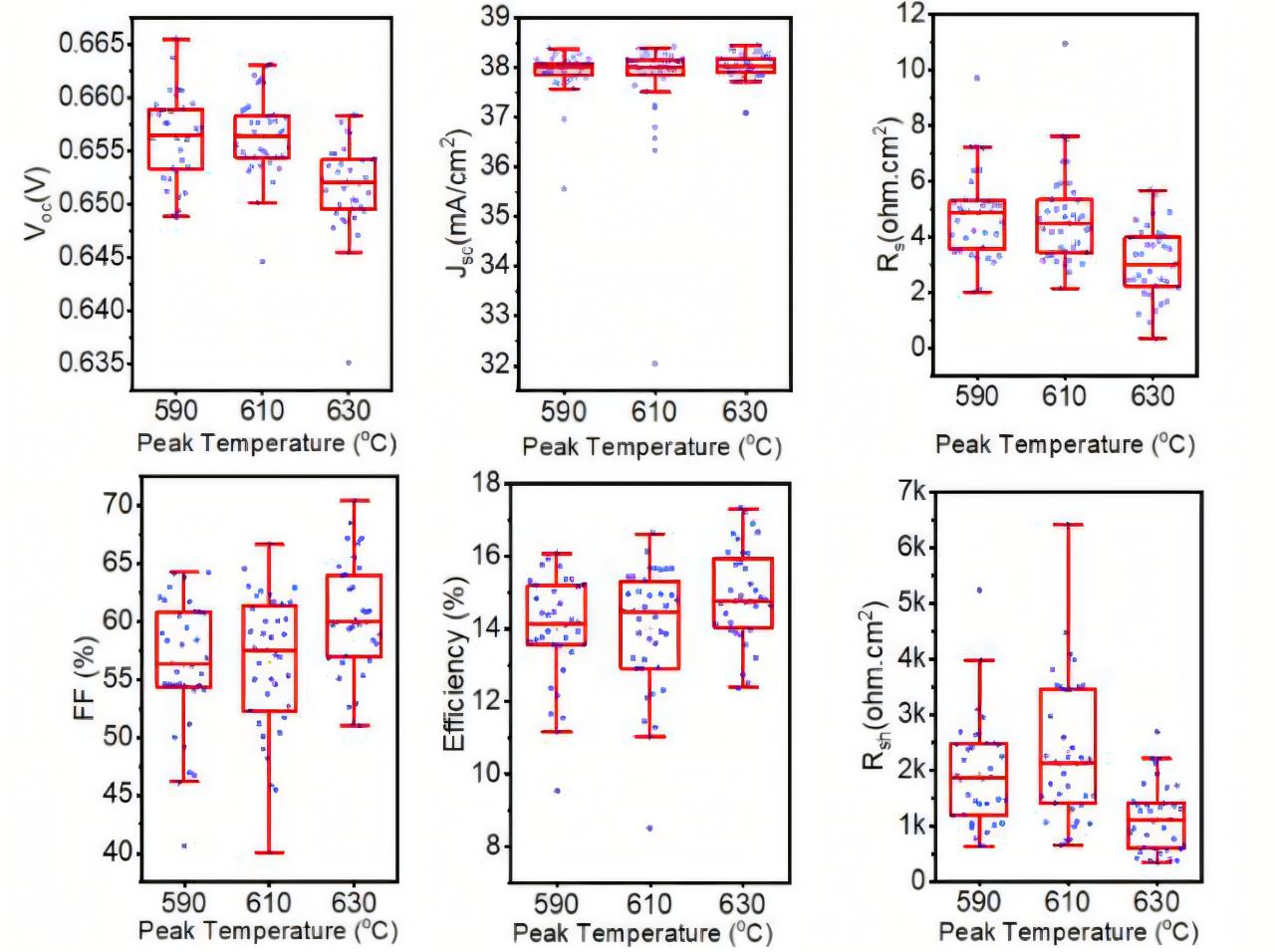

다양한 피크 소결 온도에서 100개의 PERC 셀 그룹의 IV 매개변수 분포
100개의 셀은 각각 다른 피크 소결 온도에 해당하는 3개 그룹으로 나뉘었습니다: 590°씨, 610°C, 그리고 630°C.
Voc: Voc는 소결 온도가 증가함에 따라 약간 증가하는 경향을 보입니다. 이는 소결 온도가 높을수록 개방 회로 전압이 증가할 수 있음을 시사합니다. 태양 전지.
Jsc: Jsc는 소결 온도에 따라 크게 변하지 않는데, 이는 소결 온도가 단락 전류 밀도에 거의 영향을 미치지 않음을 나타냅니다.
FF : FF는 소결온도 630℃에서 가장 높다.°C는 최적화된 소결 온도가 충전 인자를 상당히 증가시킬 수 있음을 나타냅니다. 태양 전지이로써 전반적인 효율성이 향상됩니다.
다양한 소결 온도에서의 효율: 590°C, 효율이 낮으며, 구체적인 값은 주어지지 않았지만 19.25%보다 낮을 것으로 유추할 수 있다. 610°C에서는 효율이 증가하였지만, 여전히 소결온도 630℃에서의 효율보다 낮다.°씨. 630°C는 효율성이 가장 높아 19.25%에 도달합니다.

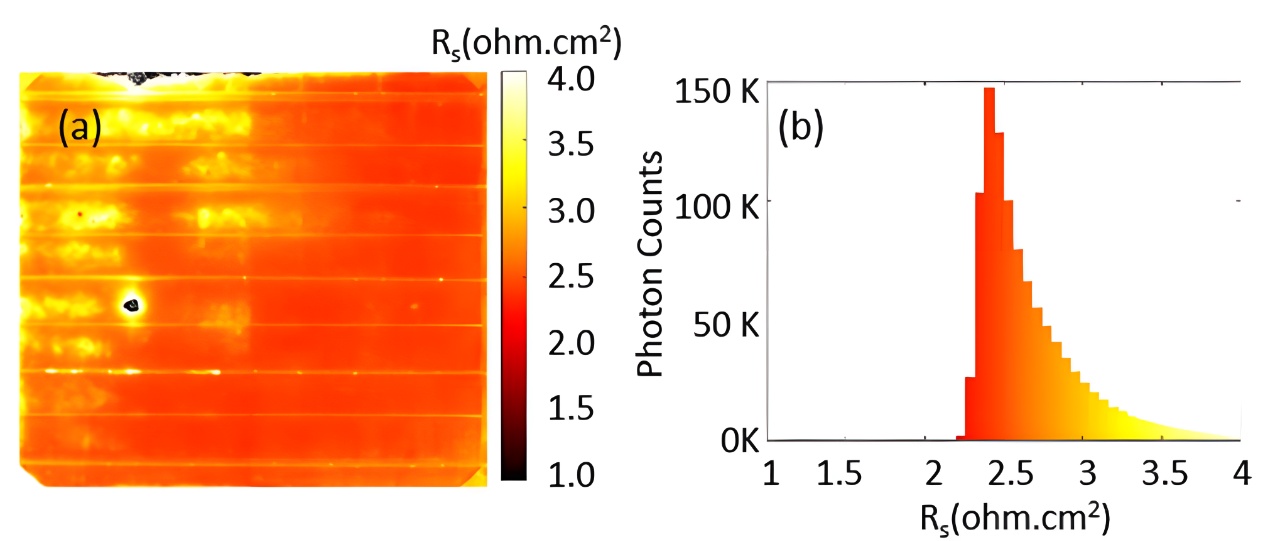

구리 금속화 M6 사이즈 셀의 직렬 저항 분포 직렬 저항
직렬 저항(Rs): 색상 코딩은 직렬 저항 값을 보여줍니다. 셀의 여러 영역에 걸쳐 있습니다. 색상이 진할수록 직렬 저항이 높고, 색상이 밝을수록 직렬 저항이 낮음을 나타냅니다. 직렬 저항은 셀의 중요한 매개변수입니다. 태양 전지 성능은 채우기 계수(FF)와 전반적인 효율성에 영향을 미칩니다. 태양 전지. 더 높은 직렬 저항은 전압 강하를 증가시킵니다. 태양 전지, 이는 출력 전력을 감소시킵니다. 태양 전지.
색상 구분: 셀에서 높은 직렬 저항 영역을 빠르게 식별합니다. 이러한 영역은 구리 핑거의 불균일성, 산화층의 불균일성 또는 기타 제조 결함으로 인해 발생할 수 있습니다.
신뢰성 테스트

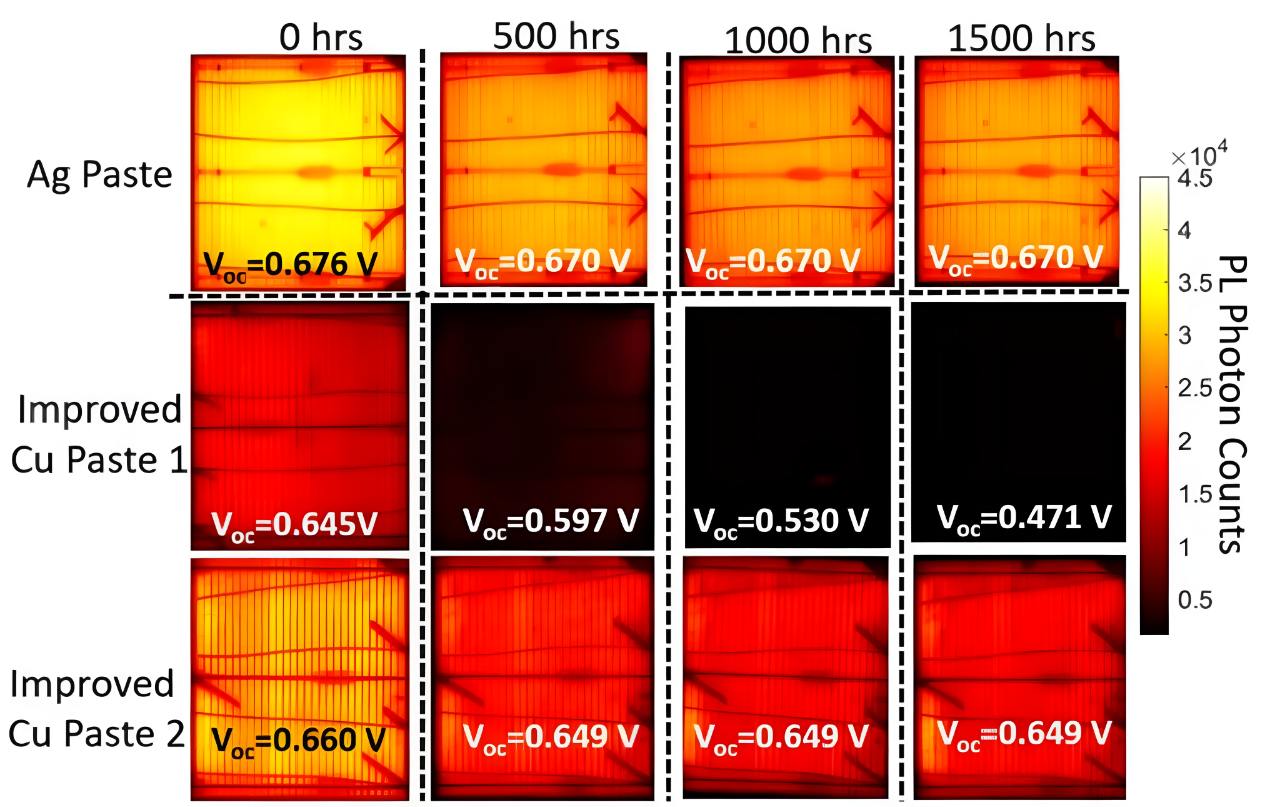

가속 테스트 전후의 PL 이미지(85°C/습도 85%, 덥고 습한 환경)
PL 이미지: PL 이미지는 발광 강도를 보여줍니다. 태양 전지 색상 코딩을 통해. 색상이 밝을수록 더 좋습니다. 태양 전지 성능이 떨어지고 색상이 어두울수록 더 나빠집니다. 태양 전지 성능. 초기 상태: 고온 다습 테스트 전 PL 이미지는 다음을 보여줍니다. 태양 전지 전체적으로 더 밝은 빛을 방출하여 초기 성능이 양호함을 나타냅니다. 성능 저하: 테스트 시간이 증가함에 따라 PL 이미지는 발광 강도가 태양 전지 특히 균열 영역에서 점차 감소합니다. 이는 태양 전지 고온 다습한 환경, 특히 연결 영역에서 성능 저하가 발생했습니다. 개선 효과: 구리 페이스트 특성을 개선한 후 PL 이미지에서 성능 저하가 나타났습니다. 태양 전지 크게 감소합니다. 이는 최적화된 구리 페이스트가 신뢰성 향상에 중요한 역할을 한다는 것을 보여줍니다. 태양 전지.

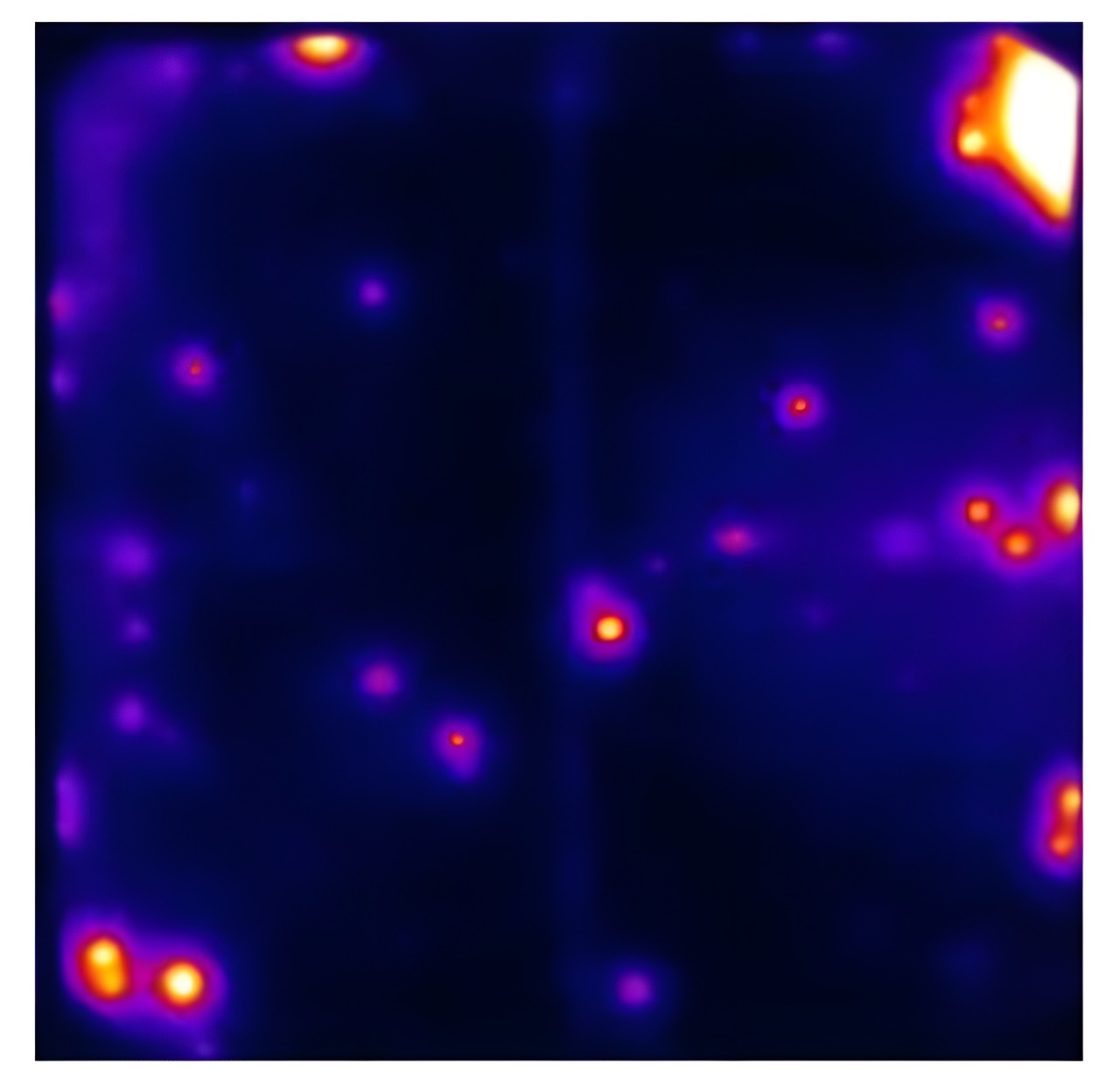

습열 테스트 후 DLIT에서 관찰한 이미지
셀은 85도에서 습열 테스트를 거쳤습니다.°C 및 85% 습도에서 500시간 동안 작동한 후 역방향 바이어스(-3V, 0.3A)에서 DLIT 테스트를 실시했습니다.
DLIT 이미지: 밝은 점은 바이패스 다이오드의 위치를 나타냅니다. 바이패스 다이오드는 셀의 결함 영역으로, 전류가 정상 경로를 우회하여 셀의 성능을 저하시킵니다.
성능 저하: DLIT 이미지는 500시간의 습열 테스트 후 셀에 뚜렷한 바이패스 다이오드가 존재함을 보여줍니다. 이는 셀이 습열 조건에서, 특히 구리/실리콘 계면 영역에서 성능 저하를 겪었음을 나타냅니다.

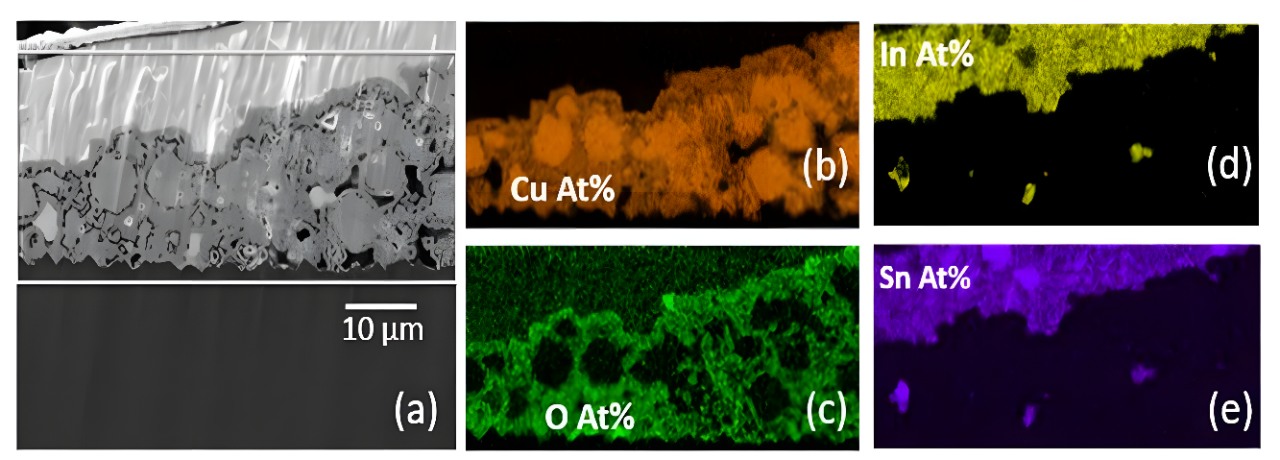

초음파 용접 후 구리 접점의 SEM 및 EDS 분석
단면 SEM 이미지: 구리 접점과 솔더의 접합 및 구리 접점 상의 솔더 분포를 관찰할 수 있습니다. EDS 분석: EDS 분석 결과는 용접 영역의 화학 조성과 구리(Cu), 주석(Sn), 인듐(In)과 같은 원소의 분포에 대한 정보를 제공합니다. 균일한 원소 분포는 용접 공정 중 원소들이 잘 혼합되어 있으며, 눈에 띄는 불균일한 확산이나 원소 분리가 없음을 나타냅니다.
최적화된 구리 페이스트는 630°C의 소결 온도에서 19.25%의 셀 효율을 달성하는 것으로 나타났습니다.°C, 그리고 셀은 85에서 1500시간의 습열 테스트 후에도 여전히 좋은 성능을 유지했습니다.°C 및 85% 습도. 이러한 결과는 구리 페이스트가 고성능 및 고신뢰성 요건을 충족하는 동시에 태양광 발전 생산 비용을 절감하는 데 큰 잠재력을 가지고 있음을 보여줍니다.
